钢结构焊接变形的火焰校正要领
2017-07-26 17:00:16
泉源：
类型：ob欧宝电竞新闻
要害词：钢结构,焊接,变,形的,火焰,校正,要领,现在,
现在，，，，，钢结构已在厂房修建中获得普遍的应用。。 。。而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。。 。。这些构件在制作历程中都保存焊接变形问题，，，，，若是焊接变形不予以矫正，，，，，则不但影响结构整体装置，，，，，还会降低工程的清静可靠性。。 。。 焊接钢结构爆发的变形凌驾手艺设计允许变形规模，，，，，应想法举行矫正，，，，，使其抵达切合产品质量要求。。 。。
在生产历程中普遍应用的矫正要领，，，，，主要有机械矫正、火焰矫正和综合矫正。。 。。但火焰矫正是一门较难操作的事情，，，，，要领掌握、温度控制不当还会造成构件新的更大变形。。 。。因此，，，，，火焰矫正要有富厚的实践履历。。 。。
1、钢结构焊接变形的种类与火焰矫正
钢结构的主要构件是焊接H型钢柱、梁、撑。。 。。焊接变形经常接纳以下三种火焰矫正要领：
（1）线状加热法；；；；；；；
（2）点状加热法；；；；；；；
（3）三角形加热法。。 。。
下面先容解决差别部位的施工要领。。 。。以下为火焰矫正时的加热温度（材质为低碳钢）
注重事项：火焰矫正时加热温度不宜过高，，，，，过高会引起金属变脆、影响攻击韧性。。 。。16Mn在高温矫正时不可用水冷却，，，，，包括厚度或淬硬倾向较大的钢材。。 。。
1.1翼缘板的角变形
矫正H型钢柱、梁、撑角变形。。 。。
在翼缘板上面（瞄准焊缝外）纵向线状加热（加热温度控制在650度以下），，，，，注重加热规模不凌驾两焊脚所控制的规模，，，，，以是不必水冷却。。 。。
线状加热时要注重：
（1）不应在统一位置重复加热；；；；；；；
（2）加热历程中不要举行浇水。。 。。这两点是火焰矫正一样平常原则。。 。。
1.2 柱、梁、撑的上拱与下挠及弯曲
（1）在翼缘板上，，，，，对着纵长焊缝，，，，，由中心向两头作线状加热，，，，，即可矫正弯曲变形。。 。。为阻止爆发弯曲和扭曲变形，，，，，两条加热带要同步举行。。 。？？？ ？？？ ？？山幽傻臀陆谜蛑形陆谜ā！ 。。这种要领有利于镌汰焊接内应力，，，，，但这种要领在纵向缩短的同时有较大的横向缩短，，，，，较难掌握。。 。。

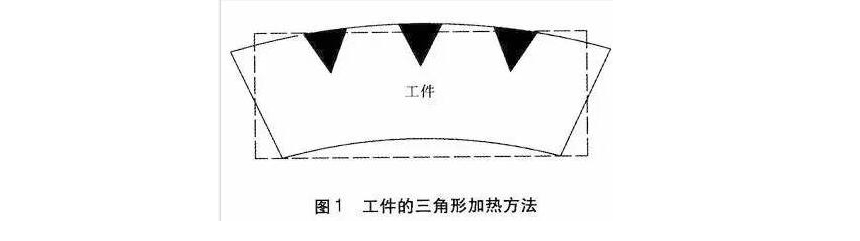

（2）翼缘板上作线状加热，，，，，在腹板上作三角形加热。。 。。
用这种要领矫正柱、梁、撑的弯曲变形，，，，，效果显著，，，，，横向线状加热宽度一样平常取20—90mm，，，，，板厚小时，，，，，加热宽度要窄一些，，，，，加热历程应由宽度中心向双方扩展。。 。。
线状加热最好由两人同时操作举行，，，，，再划分加热三角形三角形的宽度不应凌驾板厚的2倍，，，，，三角形的底与对应的翼板上线状加热宽度相等。。 。。
加热三角形从顶部最先，，，，，然后从中心向两侧扩展，，，，，一层层加热直到三角形的底为止。。 。。加热腹板时温度不可太高，，，，，不然造成凹陷变形，，，，，很难修复。。 。。
注：以上三角形加热要领同样适用于构件的旁弯矫正。。 。。加热时应接纳中温矫正，，，，，浇水要少。。 。。
1.3 柱、梁、撑腹板的海浪变形
矫正海浪变形首先要找出凸起的波峰，，，，，用圆点加热法配合手锤矫正。。 。。
加热圆点的直径一样平常为50～90mm，，，，，当钢板厚度或海浪形面积较大时直径也应放大，，，，，可按d＝（4δ＋10）mm（d为加热门直径；；；；；；；δ为板厚）盘算得出值加热。。 。。
烤嘴从波峰起作螺旋形移动，，，，，接纳中温矫正。。 。。
当温度抵达600～700度时，，，，，将手锤放在加热区边沿处，，，，，再用大锤击手锤，，，，，使加热区金属受挤压，，，，，冷却缩短后被拉平。。 。。
矫正时应阻止爆发过大的缩短应力。。 。。矫完一个圆点后再举行加热第二个波峰点，，，，，要领同上。。 。。为加速冷却速率，，，，，可对Q235钢材举行加水冷却。。 。。这种矫正要领属于点状加热法，，，，，加热门的漫衍可呈梅花形或链式密点形。。 。。注重温度不要凌驾750度。。 。。
2、结语
火焰矫正引起的应力与焊接内应力一样都是内应力。。 。。不适当的矫正爆发的内应力与焊接内应力和负载应力迭加，，，，，会使柱、梁、撑的纵应力凌驾允许应力，，，，，从而导致承载清静系数的降低。。 。。因此在钢结构制造中一定要稳重，，，，，只管接纳合理的工艺步伐以镌汰变形，，，，，矫正时只管可能接纳机械矫正。。 。。当不得不接纳火焰矫正时应注重以下几点：
（1） 烤火位置不得在主梁最大应力截面周围；；；；；；；
（2） 矫正处烤火面积在一个截面上不得过大，，，，，要多选几个截面；；；；；；；
（3） 宜用点状加热方法，，，，，以改善加热区的应力状态；；；；；；；
（4） 加热温度最好不凌驾700度
（转自：钢构头条）
在生产历程中普遍应用的矫正要领，，，，，主要有机械矫正、火焰矫正和综合矫正。。 。。但火焰矫正是一门较难操作的事情，，，，，要领掌握、温度控制不当还会造成构件新的更大变形。。 。。因此，，，，，火焰矫正要有富厚的实践履历。。 。。
1、钢结构焊接变形的种类与火焰矫正
钢结构的主要构件是焊接H型钢柱、梁、撑。。 。。焊接变形经常接纳以下三种火焰矫正要领：
（1）线状加热法；；；；；；；
（2）点状加热法；；；；；；；
（3）三角形加热法。。 。。
 |
|
注重事项：火焰矫正时加热温度不宜过高，，，，，过高会引起金属变脆、影响攻击韧性。。 。。16Mn在高温矫正时不可用水冷却，，，，，包括厚度或淬硬倾向较大的钢材。。 。。
1.1翼缘板的角变形
矫正H型钢柱、梁、撑角变形。。 。。
在翼缘板上面（瞄准焊缝外）纵向线状加热（加热温度控制在650度以下），，，，，注重加热规模不凌驾两焊脚所控制的规模，，，，，以是不必水冷却。。 。。
线状加热时要注重：
（1）不应在统一位置重复加热；；；；；；；
（2）加热历程中不要举行浇水。。 。。这两点是火焰矫正一样平常原则。。 。。
1.2 柱、梁、撑的上拱与下挠及弯曲
（1）在翼缘板上，，，，，对着纵长焊缝，，，，，由中心向两头作线状加热，，，，，即可矫正弯曲变形。。 。。为阻止爆发弯曲和扭曲变形，，，，，两条加热带要同步举行。。 。？？？ ？？？ ？？山幽傻臀陆谜蛑形陆谜ā！ 。。这种要领有利于镌汰焊接内应力，，，，，但这种要领在纵向缩短的同时有较大的横向缩短，，，，，较难掌握。。 。。
（2）翼缘板上作线状加热，，，，，在腹板上作三角形加热。。 。。
用这种要领矫正柱、梁、撑的弯曲变形，，，，，效果显著，，，，，横向线状加热宽度一样平常取20—90mm，，，，，板厚小时，，，，，加热宽度要窄一些，，，，，加热历程应由宽度中心向双方扩展。。 。。
线状加热最好由两人同时操作举行，，，，，再划分加热三角形三角形的宽度不应凌驾板厚的2倍，，，，，三角形的底与对应的翼板上线状加热宽度相等。。 。。
加热三角形从顶部最先，，，，，然后从中心向两侧扩展，，，，，一层层加热直到三角形的底为止。。 。。加热腹板时温度不可太高，，，，，不然造成凹陷变形，，，，，很难修复。。 。。
注：以上三角形加热要领同样适用于构件的旁弯矫正。。 。。加热时应接纳中温矫正，，，，，浇水要少。。 。。
1.3 柱、梁、撑腹板的海浪变形
矫正海浪变形首先要找出凸起的波峰，，，，，用圆点加热法配合手锤矫正。。 。。
加热圆点的直径一样平常为50～90mm，，，，，当钢板厚度或海浪形面积较大时直径也应放大，，，，，可按d＝（4δ＋10）mm（d为加热门直径；；；；；；；δ为板厚）盘算得出值加热。。 。。
烤嘴从波峰起作螺旋形移动，，，，，接纳中温矫正。。 。。
当温度抵达600～700度时，，，，，将手锤放在加热区边沿处，，，，，再用大锤击手锤，，，，，使加热区金属受挤压，，，，，冷却缩短后被拉平。。 。。
矫正时应阻止爆发过大的缩短应力。。 。。矫完一个圆点后再举行加热第二个波峰点，，，，，要领同上。。 。。为加速冷却速率，，，，，可对Q235钢材举行加水冷却。。 。。这种矫正要领属于点状加热法，，，，，加热门的漫衍可呈梅花形或链式密点形。。 。。注重温度不要凌驾750度。。 。。
2、结语
火焰矫正引起的应力与焊接内应力一样都是内应力。。 。。不适当的矫正爆发的内应力与焊接内应力和负载应力迭加，，，，，会使柱、梁、撑的纵应力凌驾允许应力，，，，，从而导致承载清静系数的降低。。 。。因此在钢结构制造中一定要稳重，，，，，只管接纳合理的工艺步伐以镌汰变形，，，，，矫正时只管可能接纳机械矫正。。 。。当不得不接纳火焰矫正时应注重以下几点：
（1） 烤火位置不得在主梁最大应力截面周围；；；；；；；
（2） 矫正处烤火面积在一个截面上不得过大，，，，，要多选几个截面；；；；；；；
（3） 宜用点状加热方法，，，，，以改善加热区的应力状态；；；；；；；
（4） 加热温度最好不凌驾700度
（转自：钢构头条）
